Patentrechtliches Gebrauchsmuster erteilt

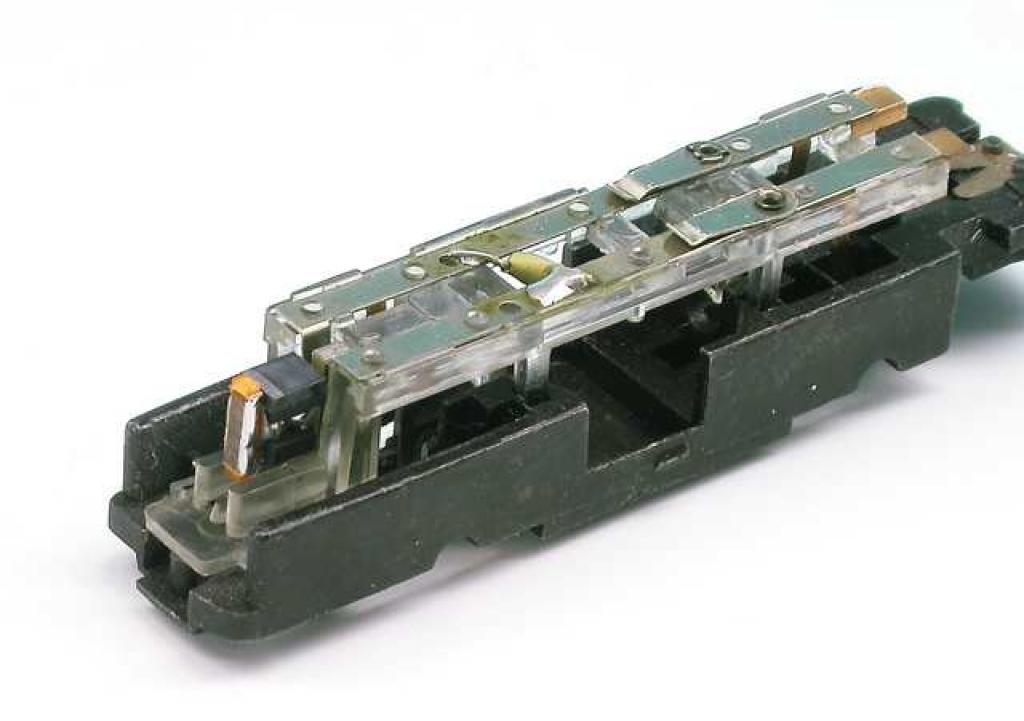

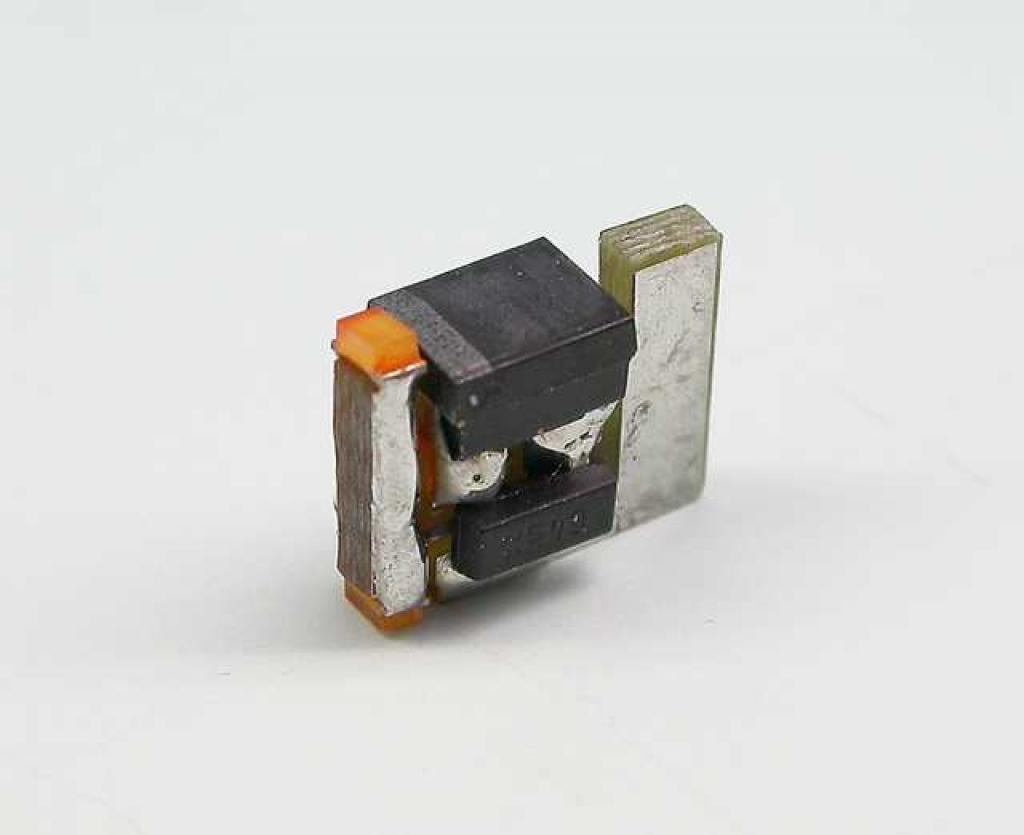

Der Baustein beinhaltet eine komplette Schaltung für zwei LEDs, die in jede Fahrtrichtung annähernd gleich hell leuchten, egal welche Fahrstufe eingestellt ist. Voraussetzung ist, das es sich um eine gepulste Spannung oder um eine Impulsbreitensteuerung handelt. Durch die optimale Form wird die vorhandene Lampe einfach durch diesen Baustein ersetzt. Er passt perfekt in den vorbereiteten Stecksockel. Der Artikel besteht aus einem Stück, es ist eine kleine Platine, die wie eine Lampe in die Fassung eingesteckt wird. Die Leuchtfarbe entspricht einem natürlich leuchtenden weiß einer LED. Von Blaustich keine Spur. Die von uns eingesetzte weiße LED ist das natürlichste weiß das wir auf dem LED-Markt finden konnten. Damit die Bausteine Verwendung finden, muß die original Beleuchtung zumindest funktionstüchtig sein. Der Baustein ist für analoge Fahr- und Gleichspannungen bis 10 Volt geeignet. Höhere Spannungen zerstören sofort die LED oder Teile der Elektronik - bitte beachten !!

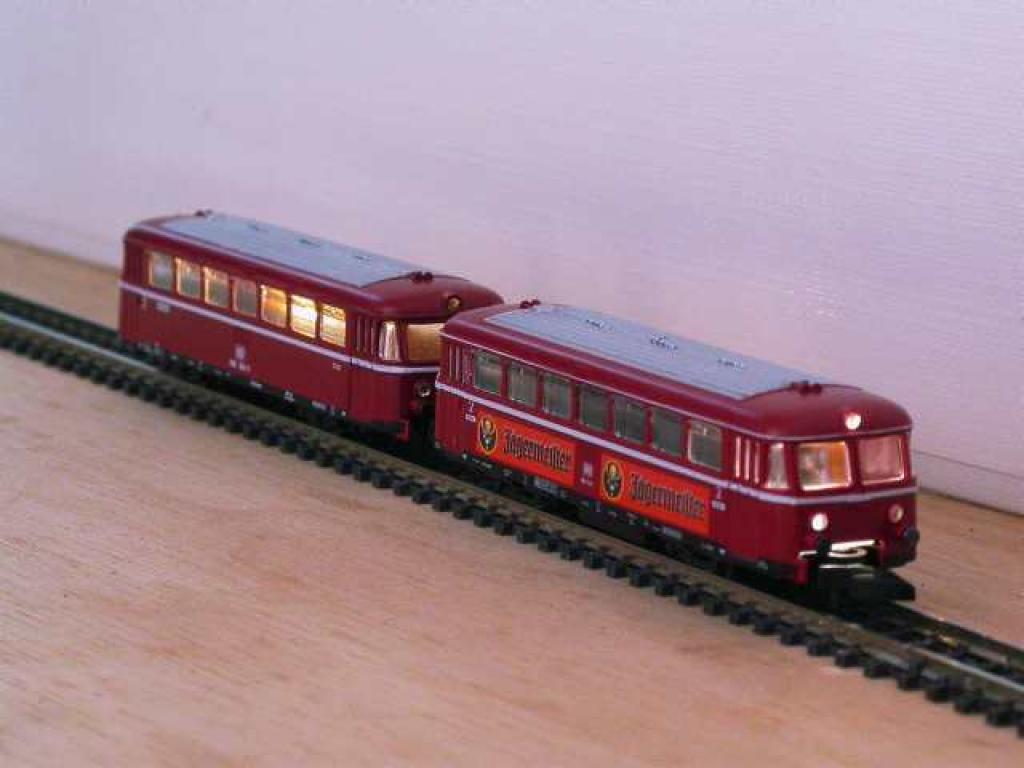

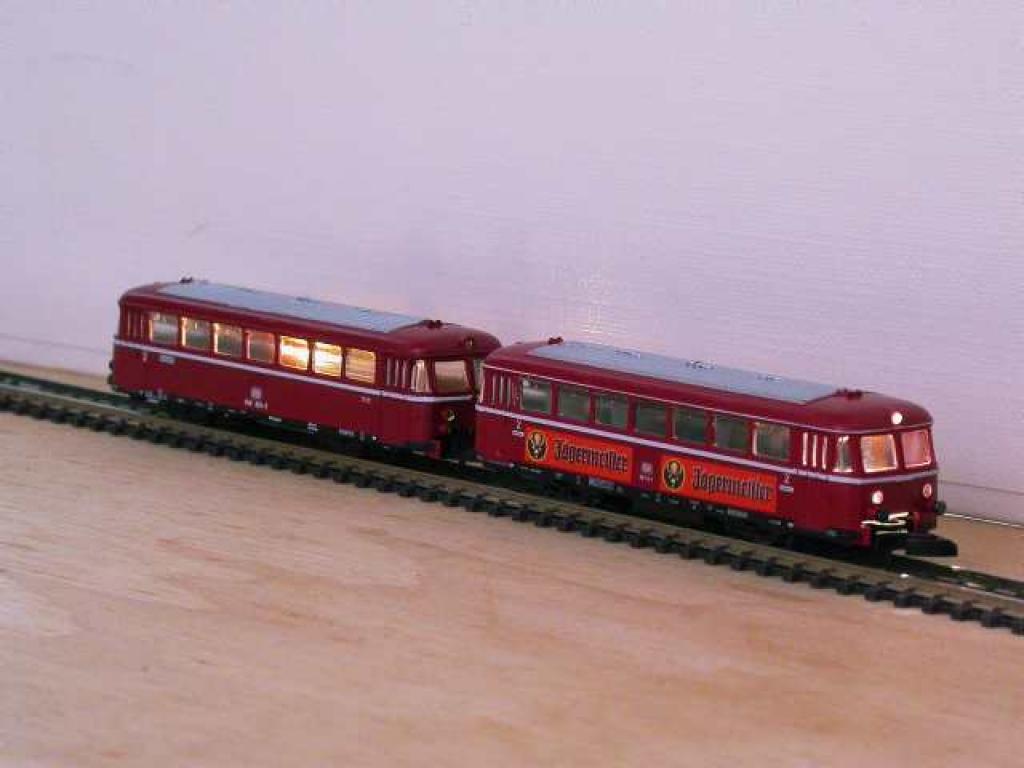

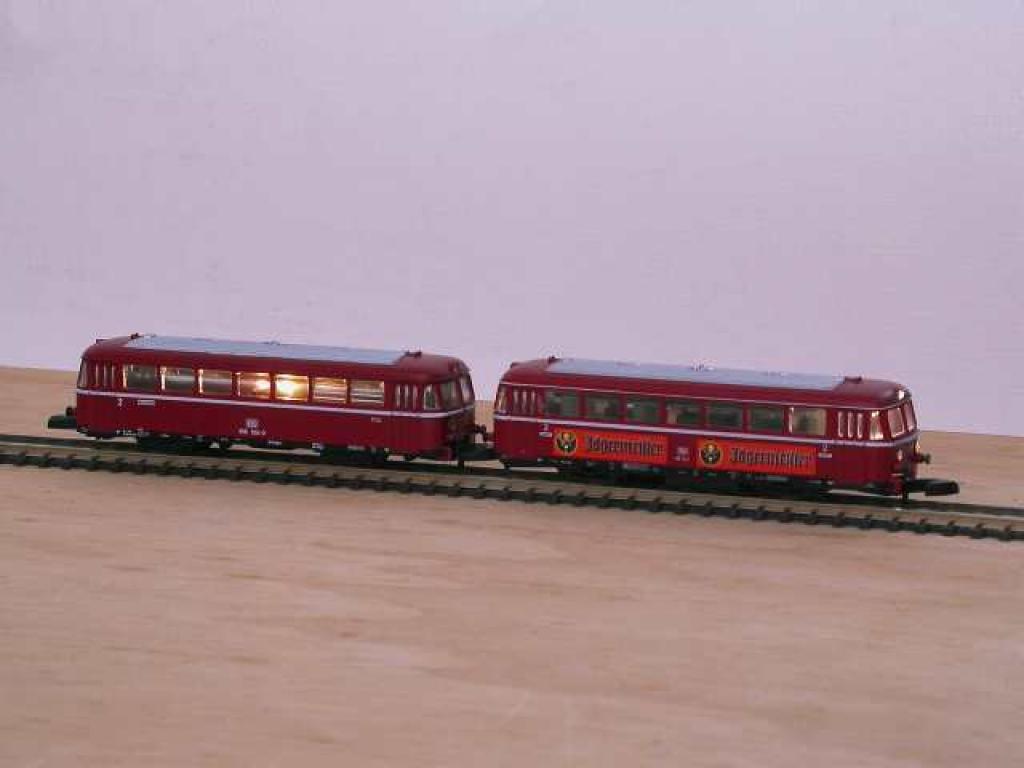

Beim Motorwagen sind 2 Lampen eingebaut, die in jede Fahrtrichtung leuchten. Oft wird nur die vordere Lampe verwendet, den beim Mitführen eines Beiwagens, war die hintere Lampe abgeschaltet. Es wird beim Artikel 7024 daher nur ein Stecksockel für vorne geliefert. Wird hinten ebenfalls eine Beleuchtung gewünscht, muß der Artikel 2x bestellt werden.

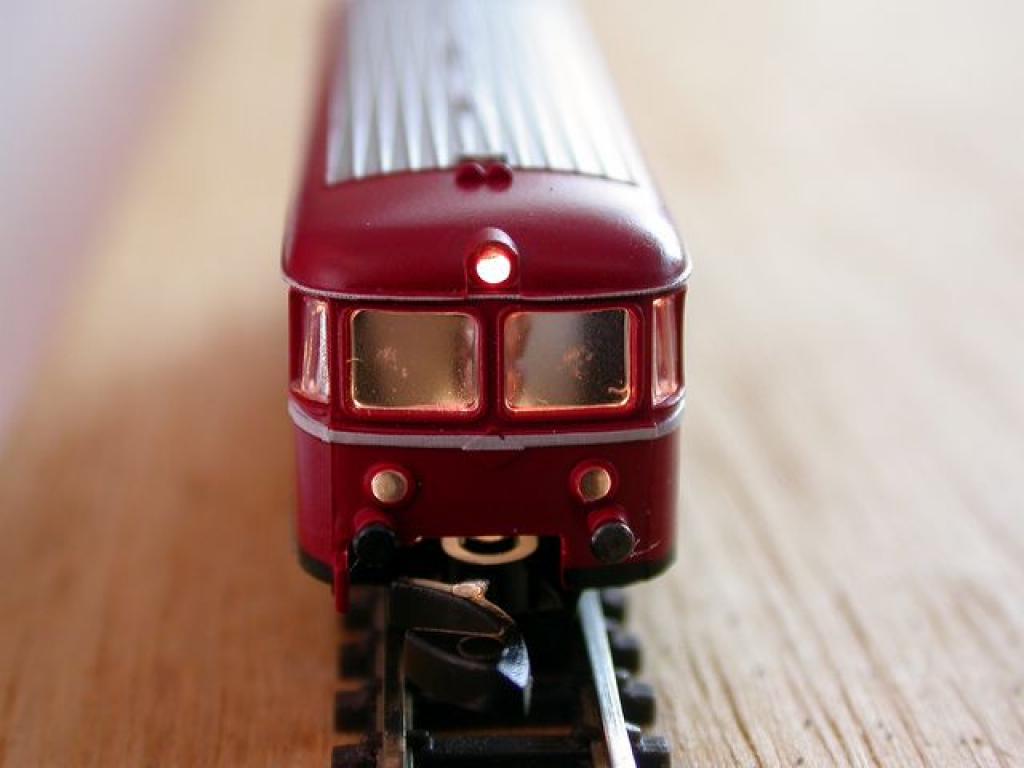

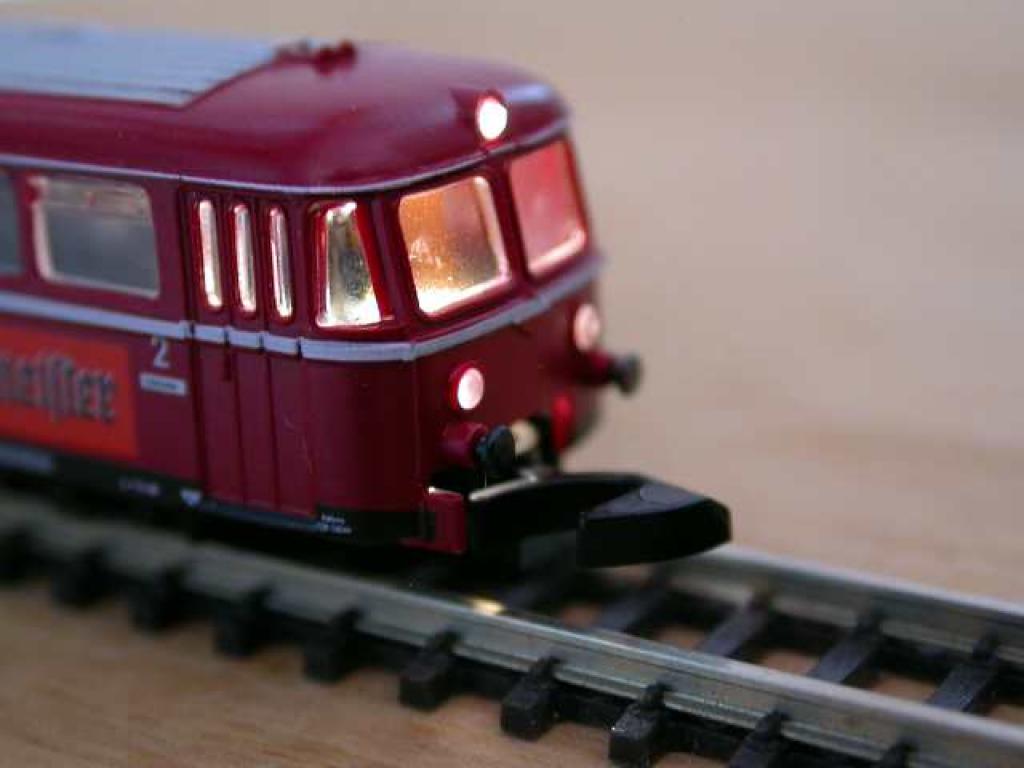

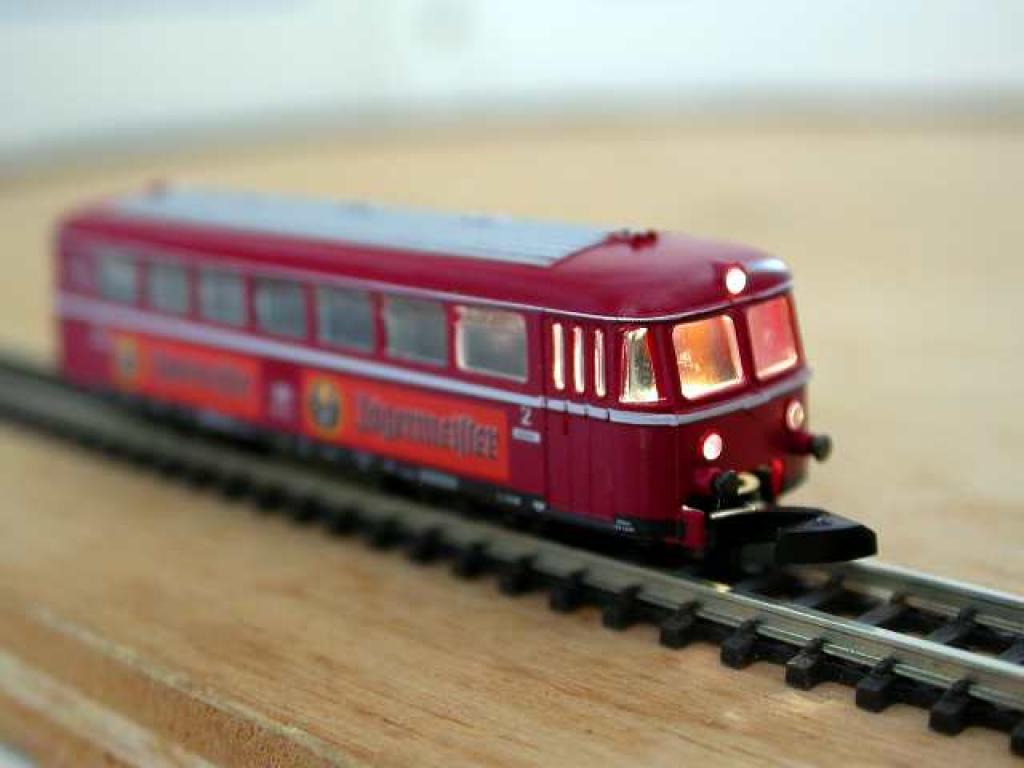

Das Weiß der LED entspricht dem Licht moderner Tagesichtlampen, auch vergleichbar mit dem hellen Licht moderner KFZ. Die LED kommt original in unseren Lokbeleuchtungen, Art-Nr. 7000, in den E-Loks und Diesel-Loks zum Einsatz. Der gute alte Schienenbus - und seien sie er so gut gewartet - hatte immer ein leicht gelbliches Licht (Glühlampenschein). Natürlich nicht so gelb, wie eine gelbe LED, aber reinweiß war es nicht. Um hier dem Original so nah wie möglich zu kommen, wurden diese weißen LEDs mit einem speziellen Lack abgetönt. Deshalb sieht die LED so orange aus, auf den Fotos, wie in Wirklichkeit. Aber lassen Sie sich von dem hervorragenden Licht beeindrucken. Für die ganz Interessierten, gibt es die Möglichkeit noch an der Lichtfarbe ‚herumzuschrauben'. Lesen Sie hierzu unseren Beitrag in der Rubrik Tipps und Tricks.

Ein besonderer Tipp für den Motorwagen im Solobetrieb:
Vorn wird der Artikel 7024 verwendet. Hinten wird am Baustein 7024 die obere LED mit schwarzer Farbe blind gemacht, die untere LED mit Glühlampenlack, z.B. von Clou, rot eingefärbt. Schon hat man eine rote Schlußleuchte im Motorwagen. Bedenken Sie allerdings, das dies immer nur in eine Fahrtrichtung funktioniert. Es findet kein Lichtwechsel bei Fahrtrichtungswechsel statt. Eine fahrtrichtungsabhängiger Lichtwechsel läßt sich mit diesen Bausteinen nicht realisieren. Bei Nichtgefallen können die Farben mit Verdünnung aus dem Farbenbereich wieder abgewaschen werden. Zum Einfärben von LEDs lesen Sie bitte auch unseren Artikel im Bereich „Wissenswertes".

Der Baustein ist für folgende Baureihen geeignet:
-  Schienenbus Motorwagen

Preis: 10.40 €

Anleitungen und Videos:

einbauanleitung_schienenbus.pdf 122 KB
