Patentrechtliches Gebrauchsmuster erteilt

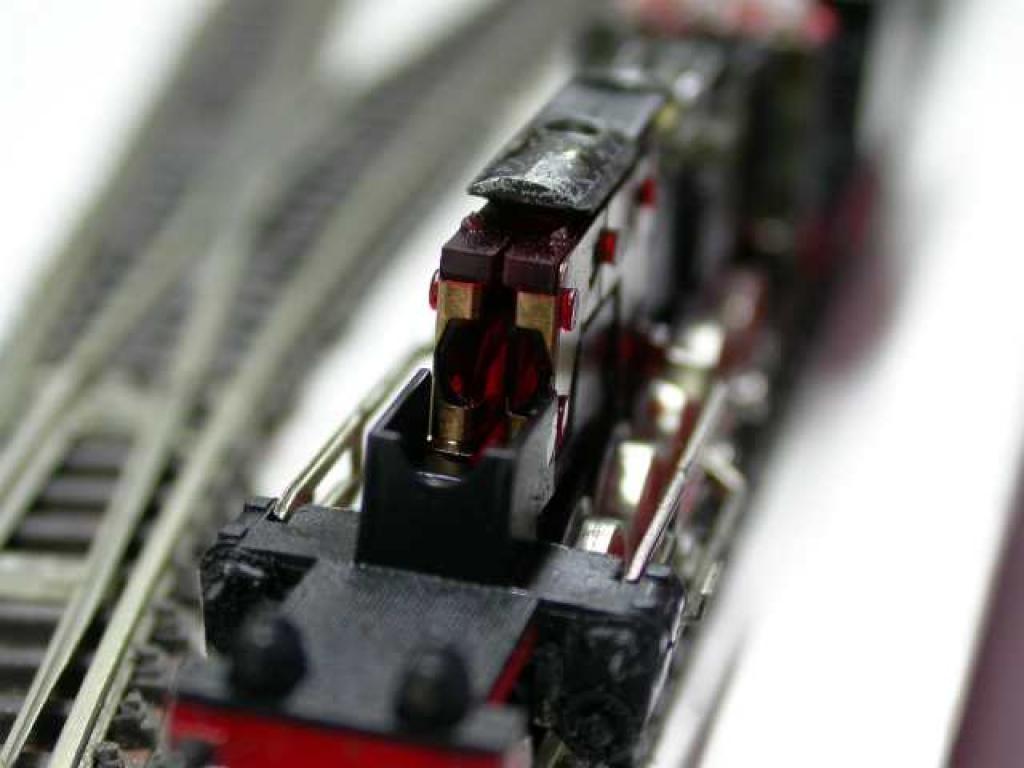

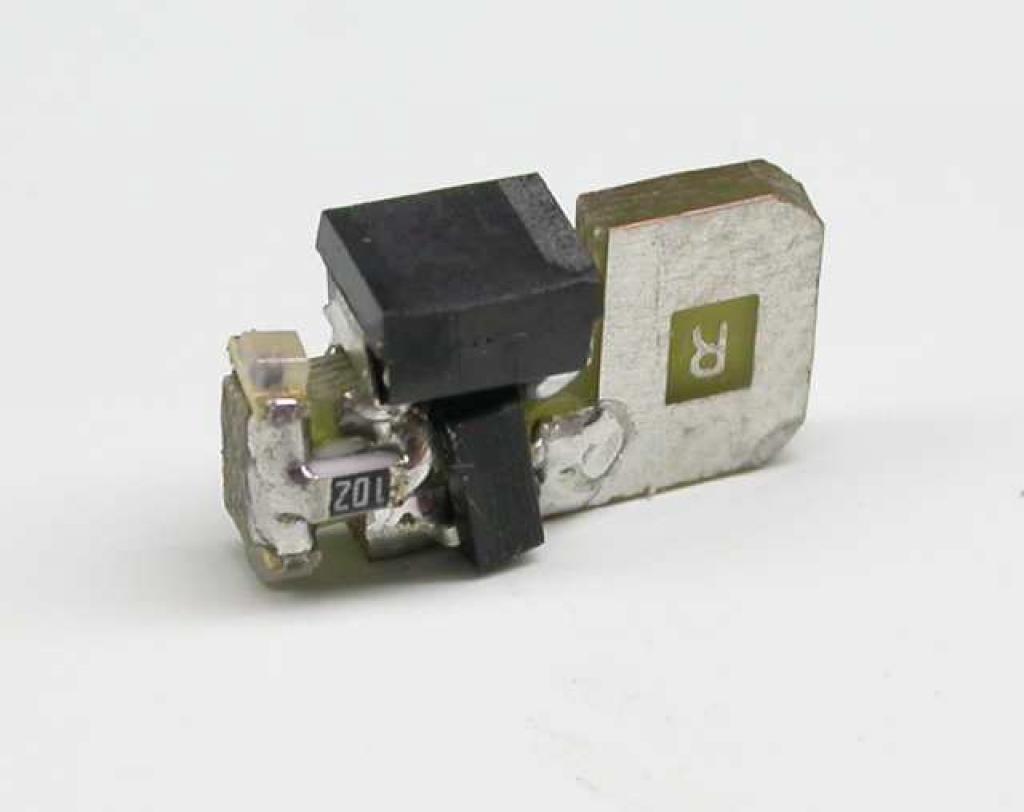

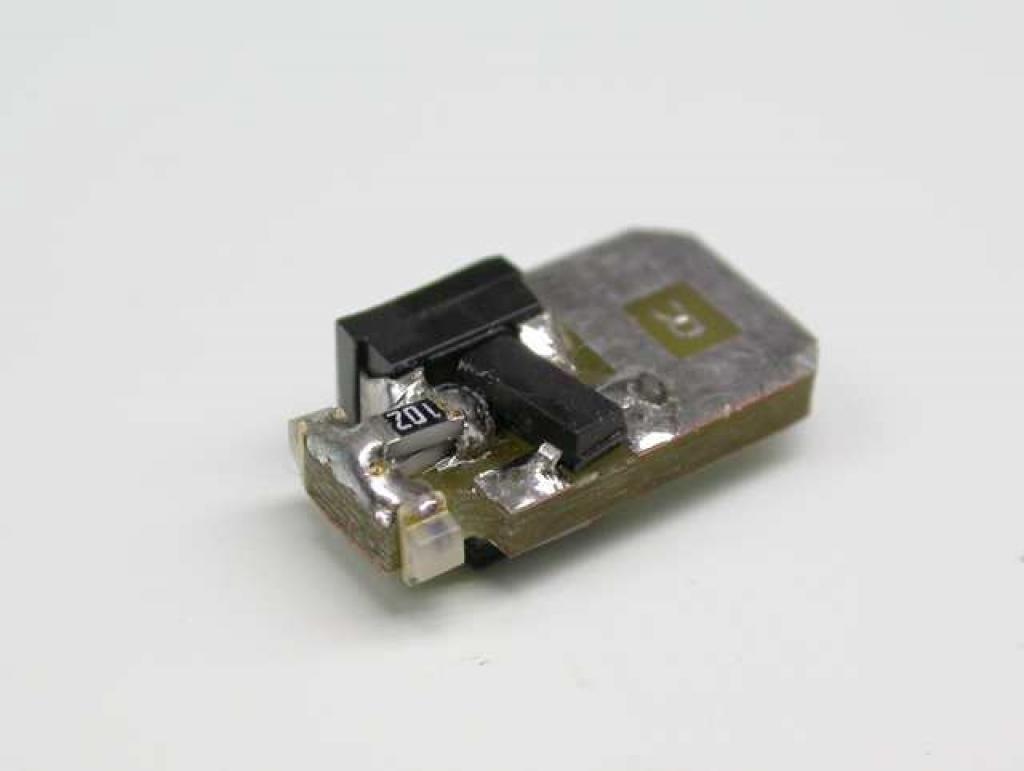

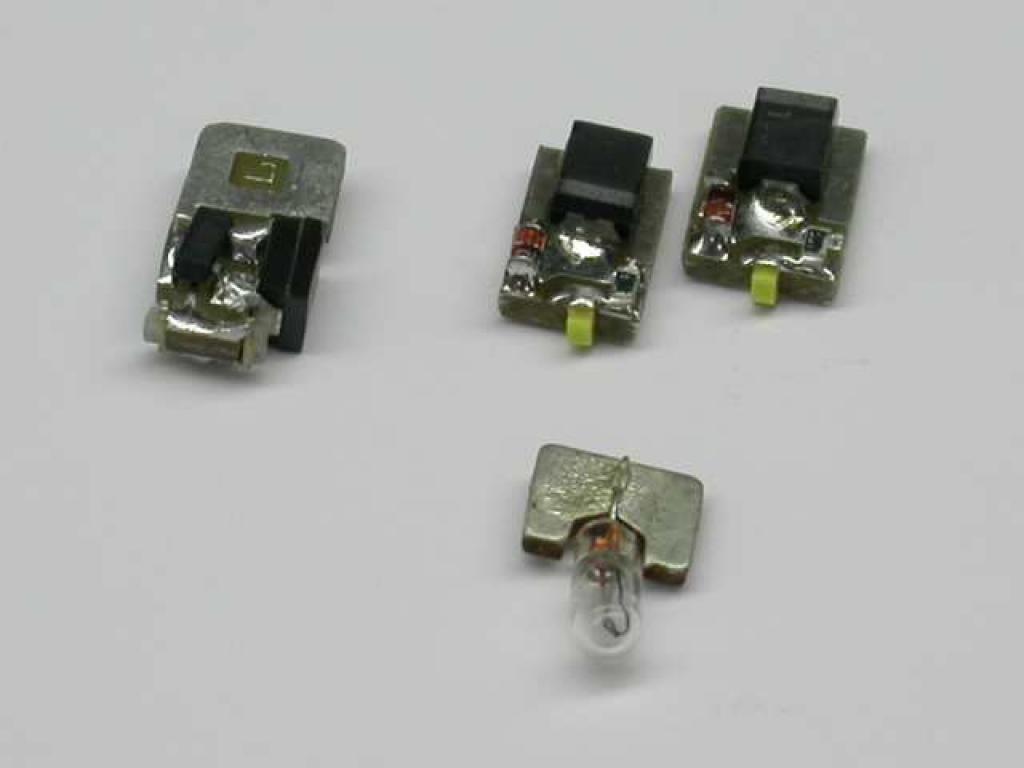

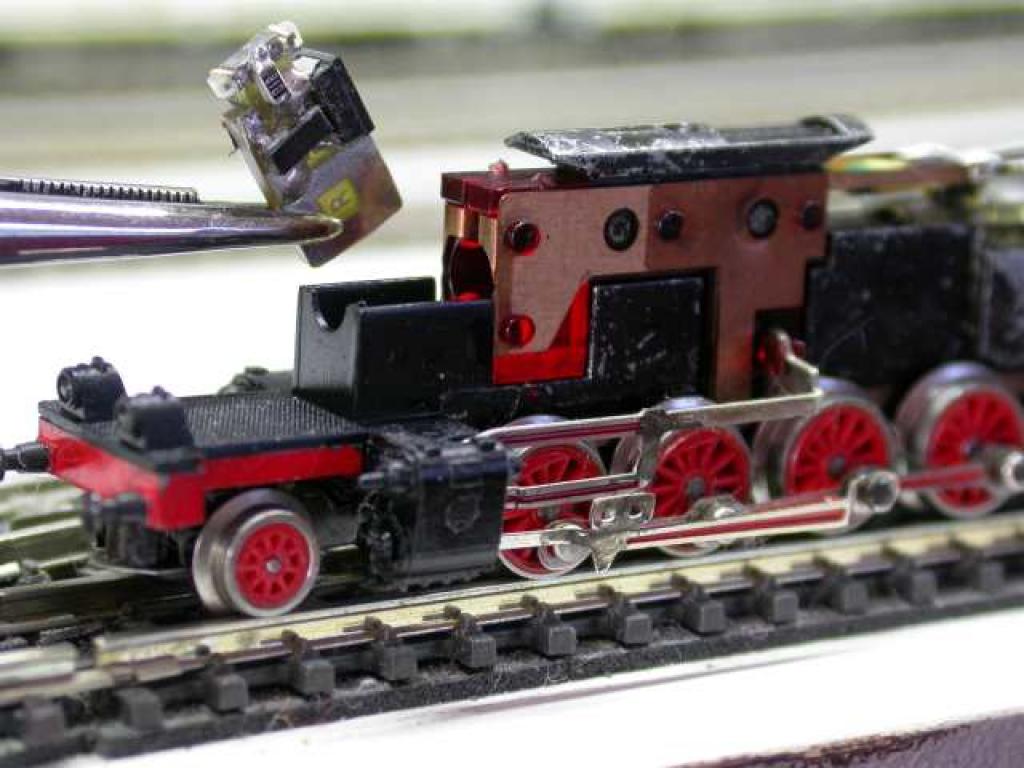

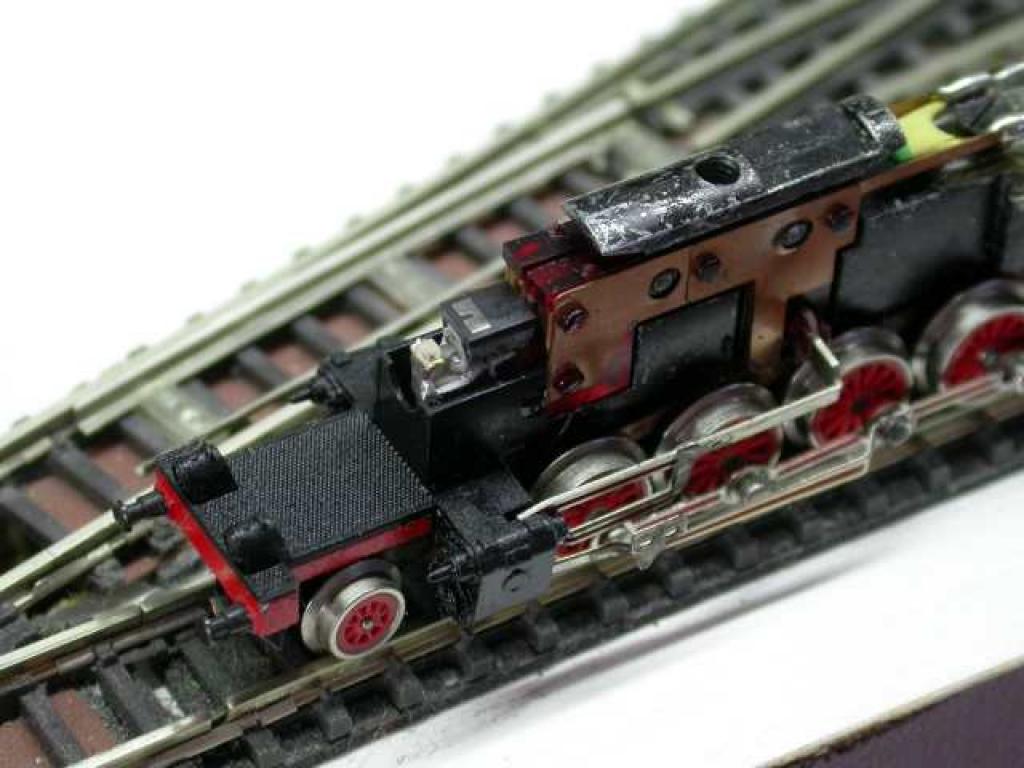

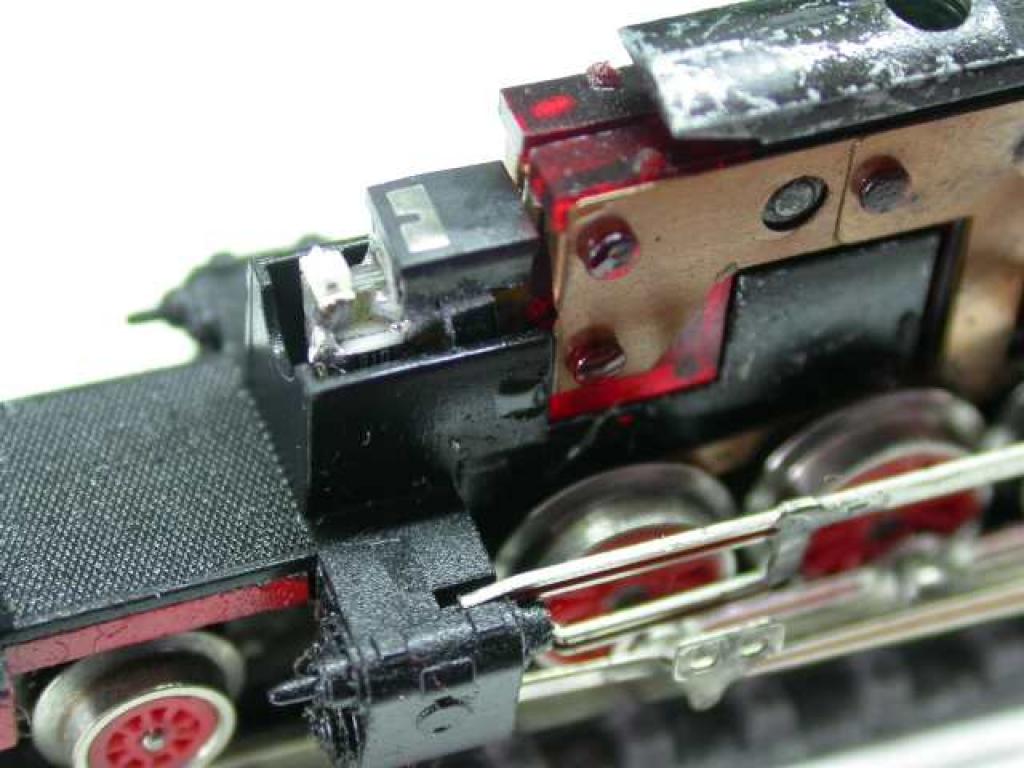

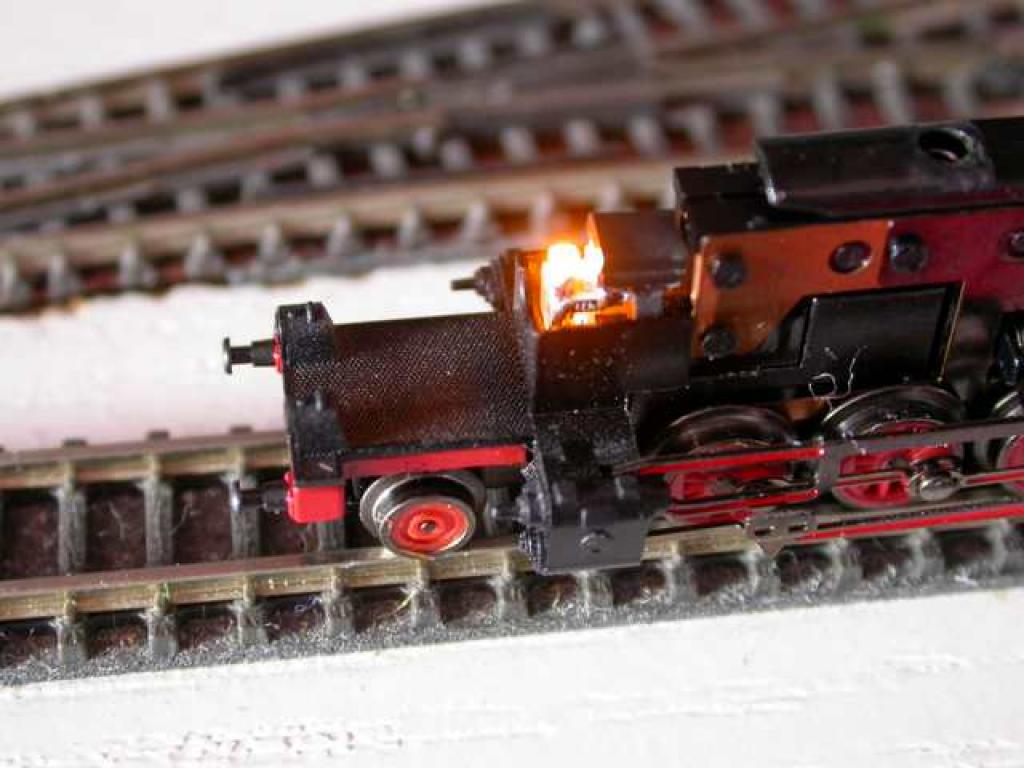

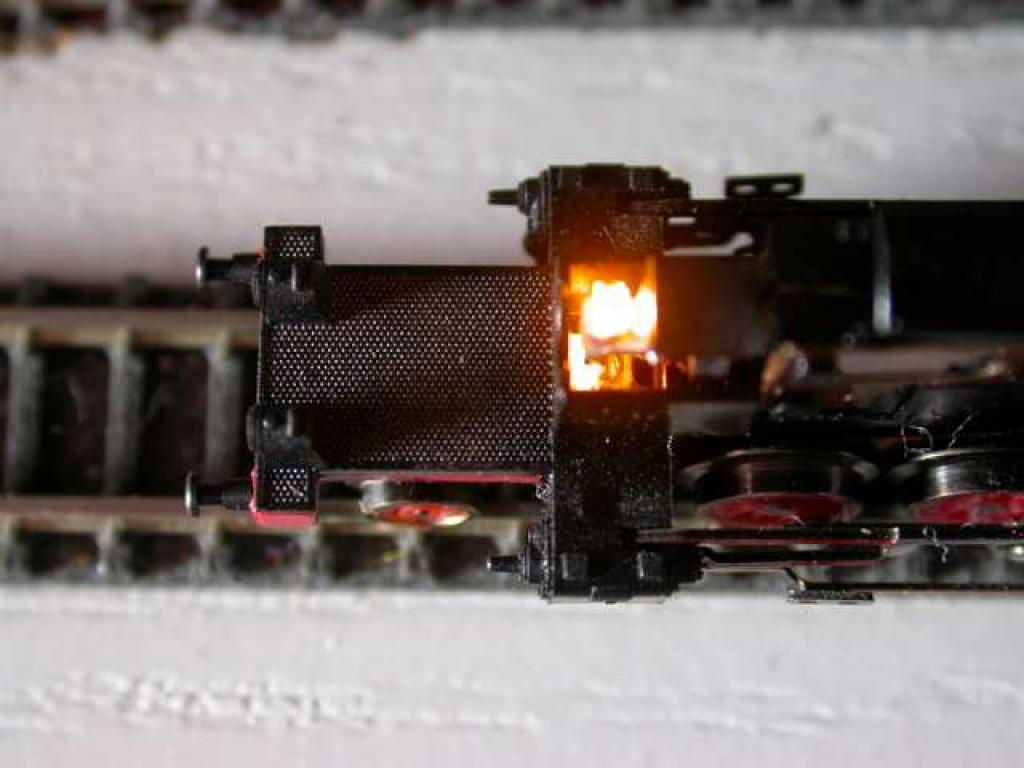

Der Baustein beinhaltet eine komplette Schaltung für zwei LEDs, die in jede Fahrtrichtung annähernd gleich hell leuchten, egal welche Fahrstufe eingestellt ist. Voraussetzung ist, das es sich um eine gepulste Spannung oder um eine Impulsbreitensteuerung handelt. Durch die optimale Form wird die vorhandene Lampe einfach durch diesen Baustein ersetzt. Er passt perfekt in den vorbereiteten Stecksockel. Der Artikel besteht aus einem Stück, es ist eine kleine Platine, die wie eine Lampe in die Fassung eingesteckt wird. Die Leuchtfarbe entspricht dem üblichem gelb einer LED. Damit die Bausteine Verwendung finden, muß die original Beleuchtung zumindest funktionstüchtig sein. Der Baustein ist für analoge Fahr- und Gleichspannungen bis 10 Volt geeignet. Höhere Spannungen zerstören sofort die LED oder Teile der Elektronik - bitte beachten !!

Der Baustein ist für folgende Baureihen geeignet:
-  BR 010
-  BR 018

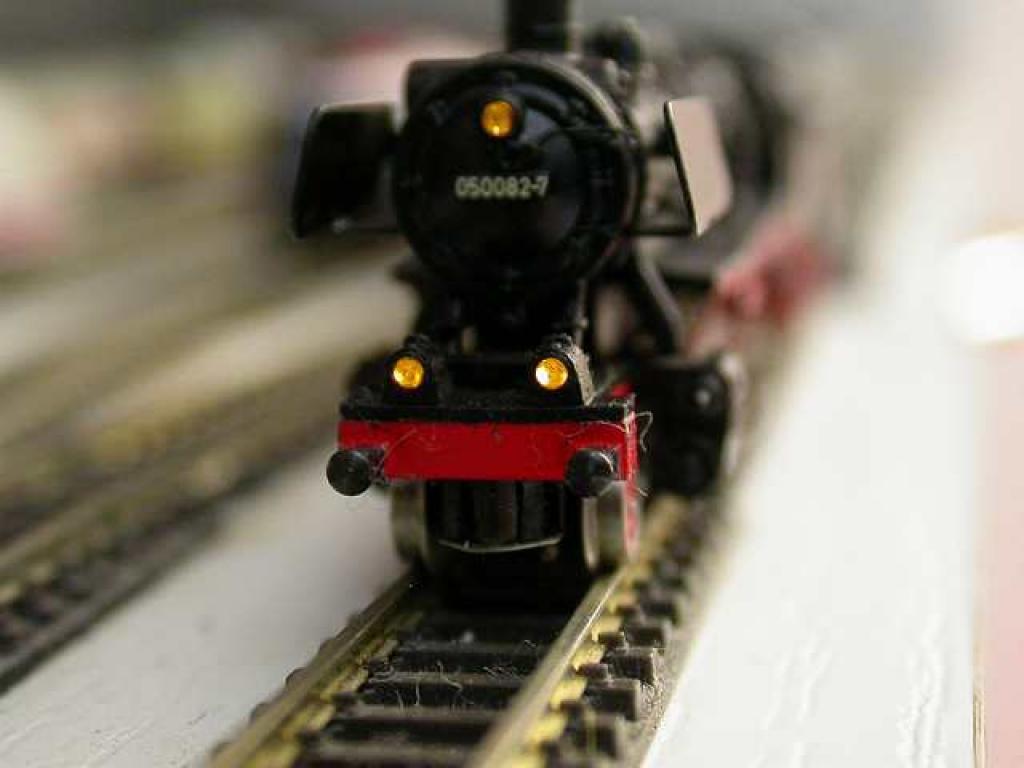

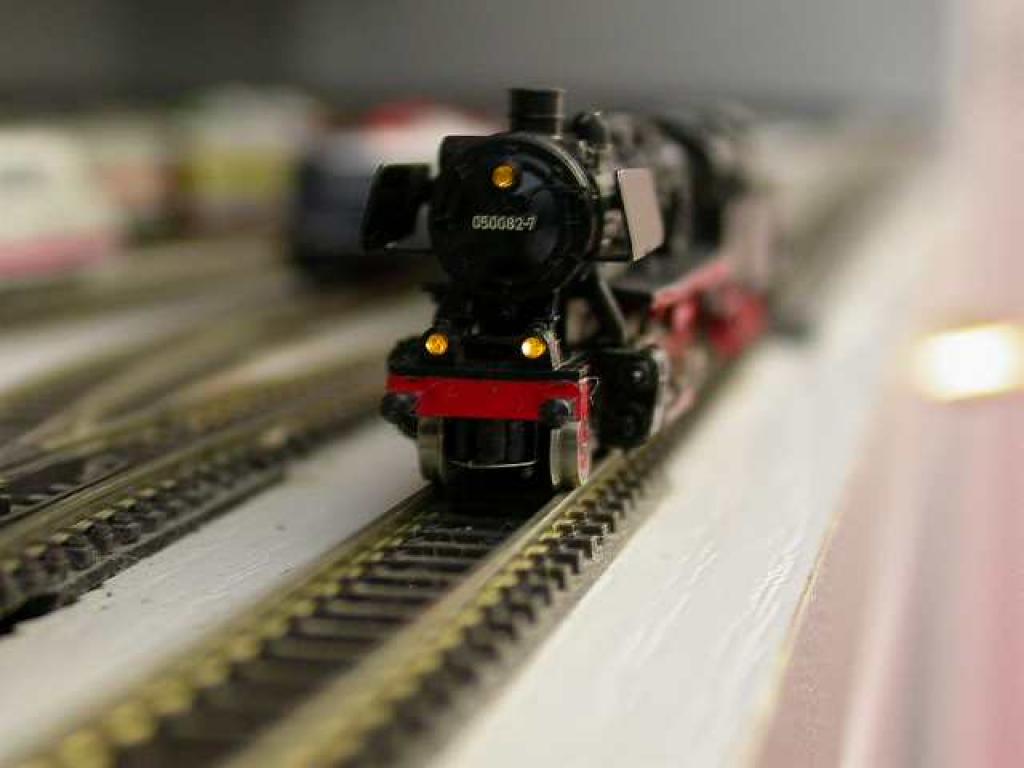

-  BR 050
-  BR 052
-  BR 052 DR
-  BR 055
-  BR 055 DR
-  BR 085
-  BR 086
-  S 3/6
-  Würrtemb. C

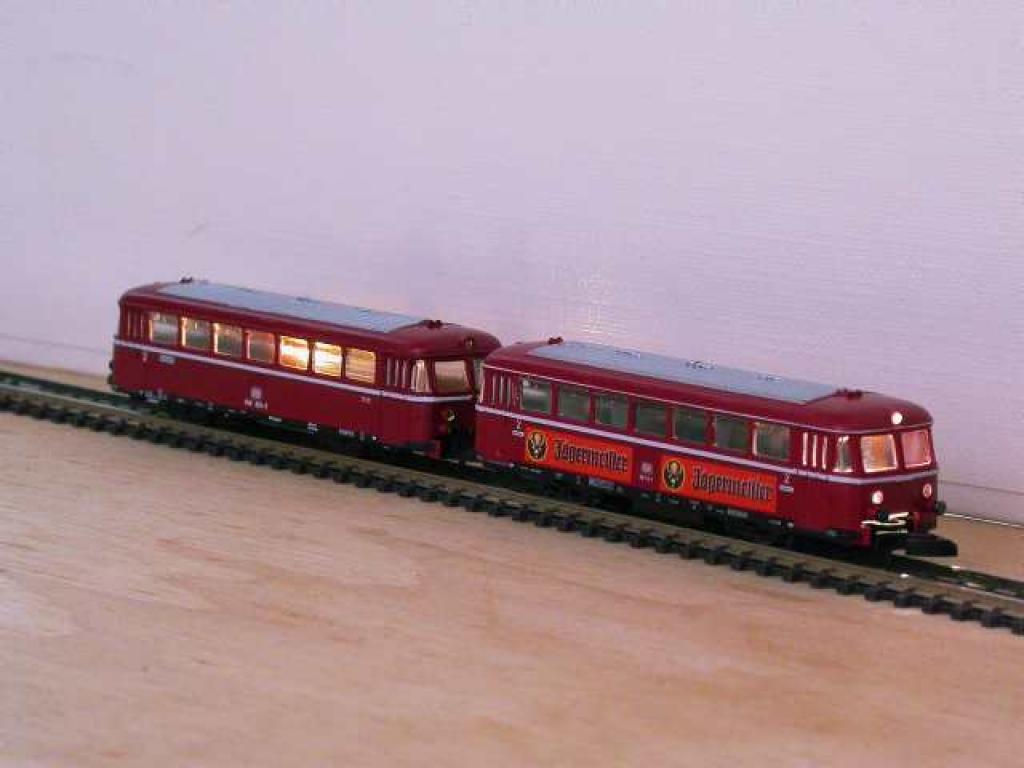

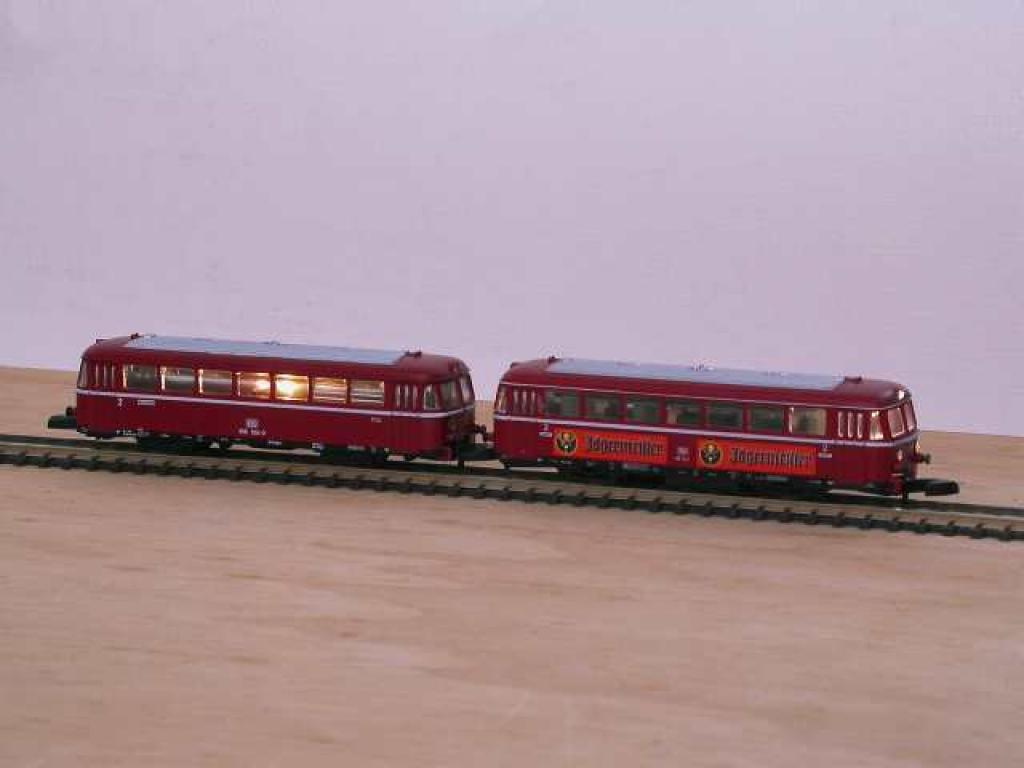

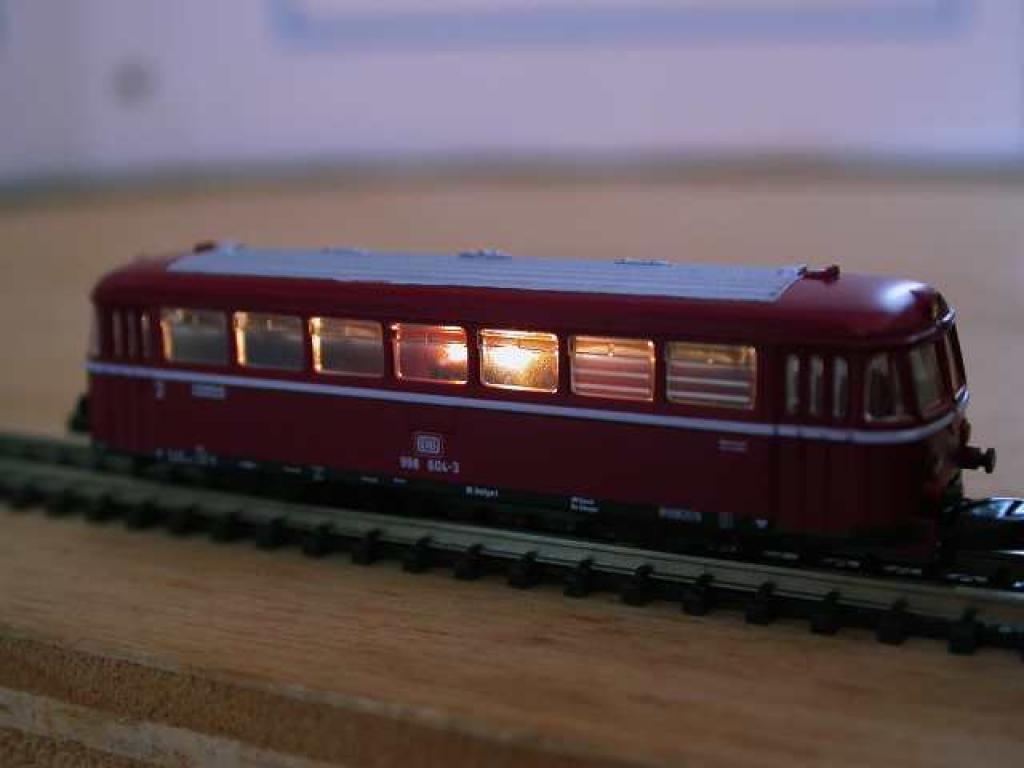

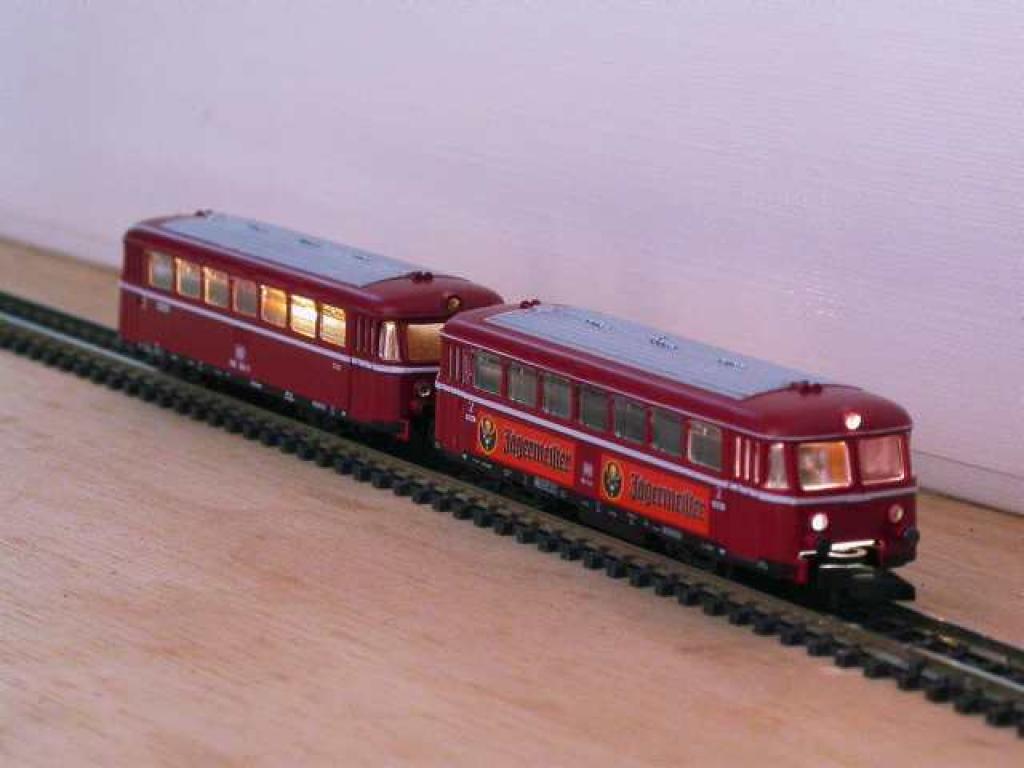

-  Schienenbus Beiwagen
-  Schienenzeppelin

Nicht geeignet ist der Baustein leider für folgenden Baureihen:
-  alle Loks, die ab Hersteller mit wartungsfreien Leuchtdioden ausgestattet

Preis: 10.40 €

Anleitungen und Videos:

einbauanleitung_dampflok.pdf 312 KB
