Patentrechtliches Gebrauchsmuster erteilt

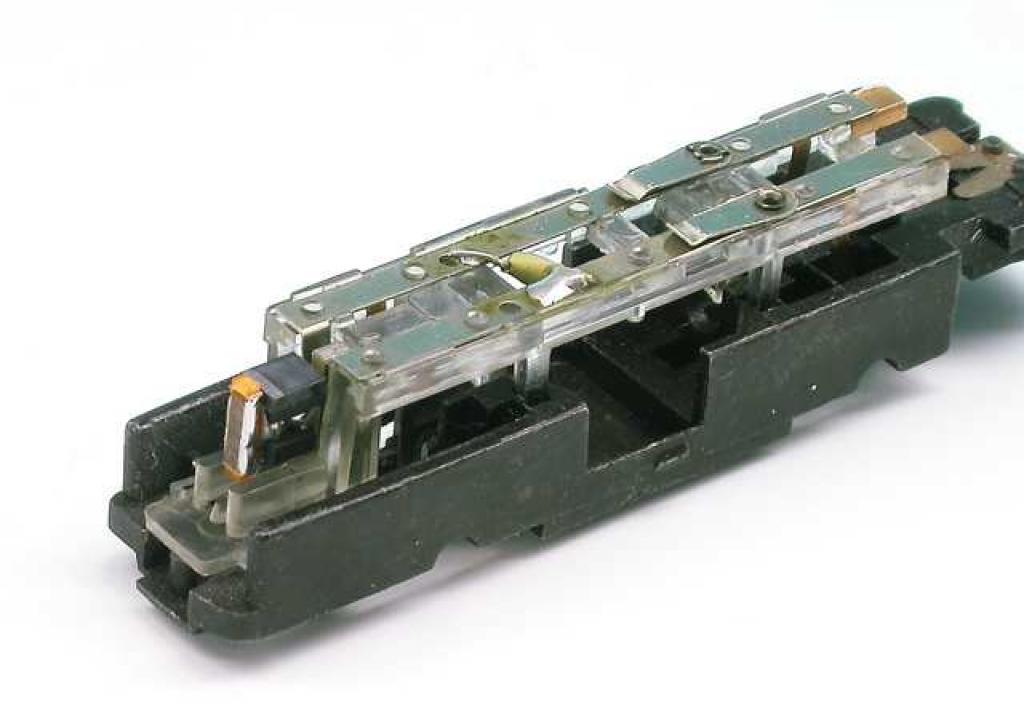

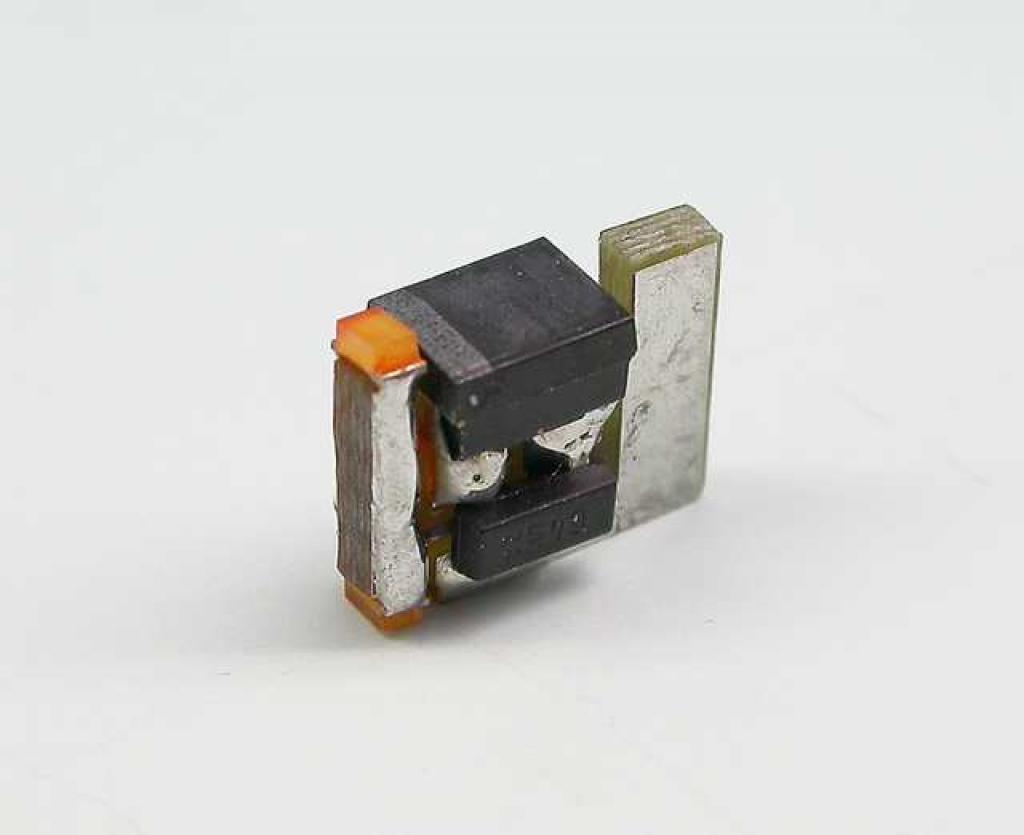

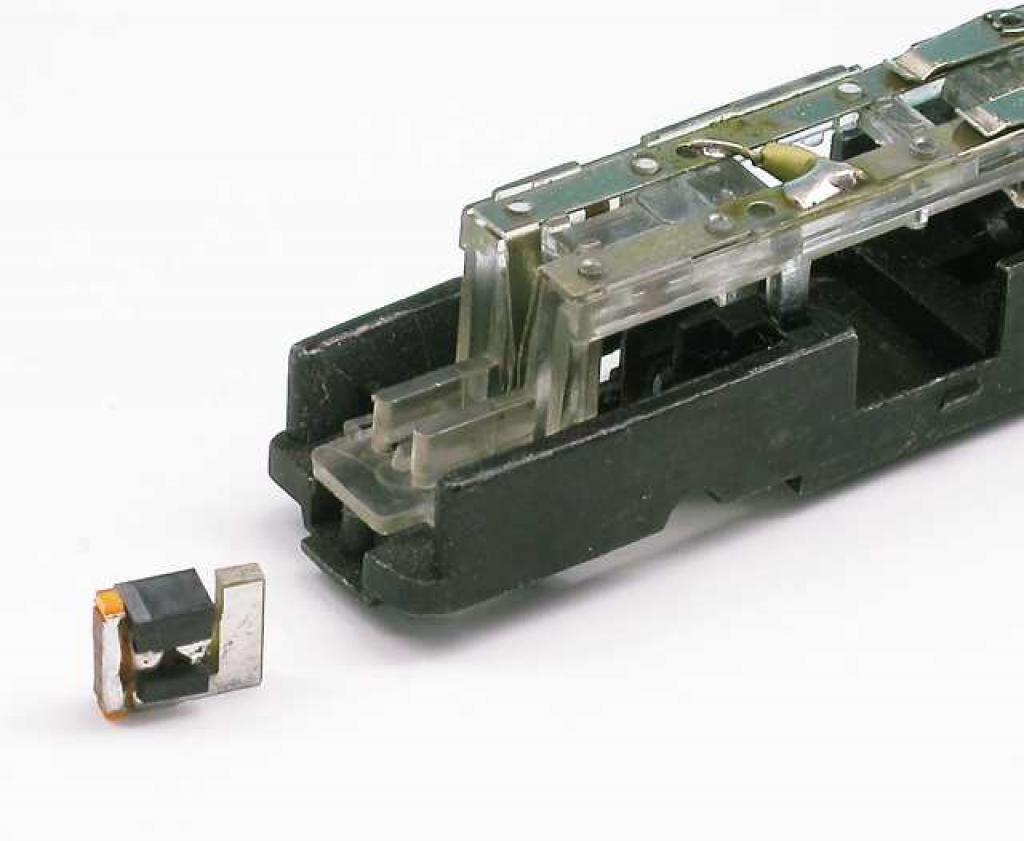

Der Baustein beinhaltet eine komplette Schaltung für zwei LEDs, die in jede Fahrtrichtung annähernd gleich hell leuchten, egal welche Fahrstufe eingestellt ist. Voraussetzung ist, das es sich um eine gepulste Spannung oder um eine Impulsbreitensteuerung handelt. Durch die optimale Form wird die vorhandene Lampe einfach durch diesen Baustein ersetzt. Er passt perfekt in den vorbereiteten Stecksockel. Der Artikel besteht aus einem Stück, es ist eine kleine Platine, die wie eine Lampe in die Fassung eingesteckt wird. Die Leuchtfarbe entspricht dem üblichem gelb einer LED. Damit die Bausteine Verwendung finden, muss die original Beleuchtung zumindest funktionstüchtig sein. Der Baustein ist für analoge Fahr- und Gleichspannungen bis 10 Volt geeignet. Höhere Spannungen zerstören sofort die LED oder Teile der Elektronik - bitte beachten !!

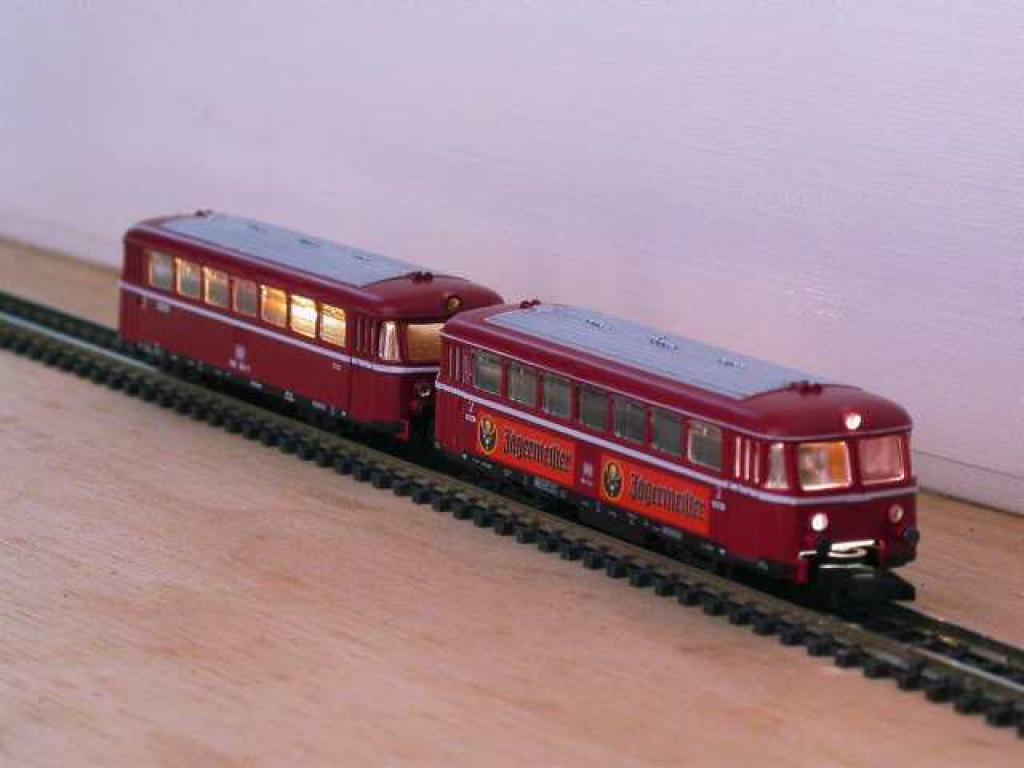

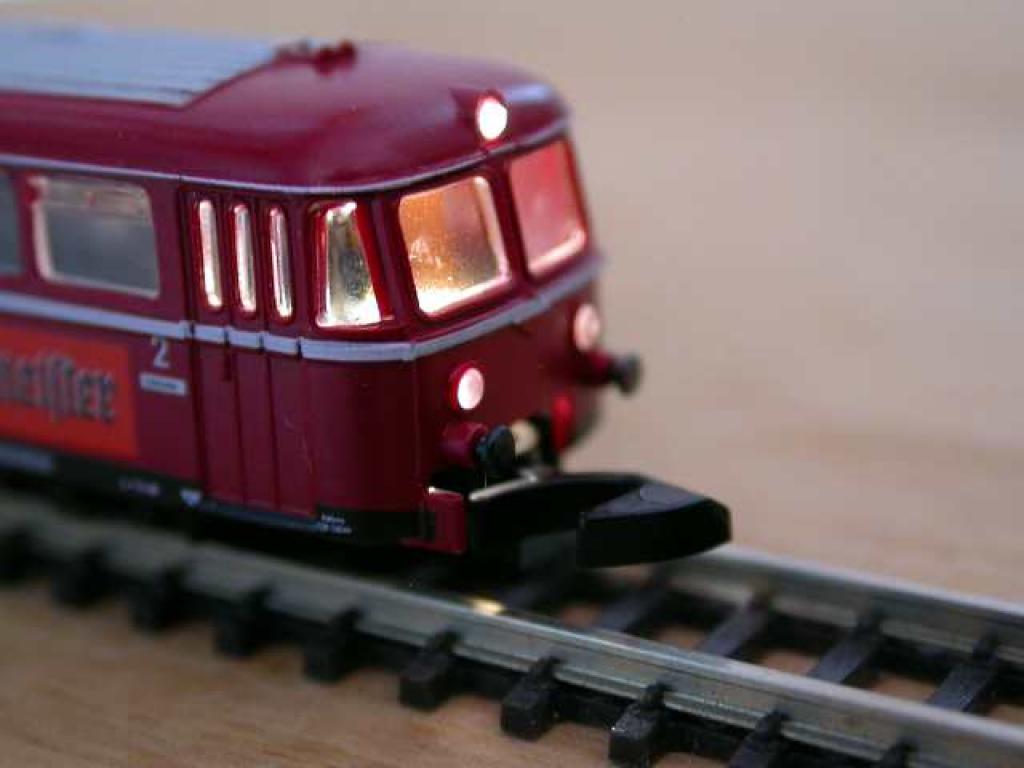

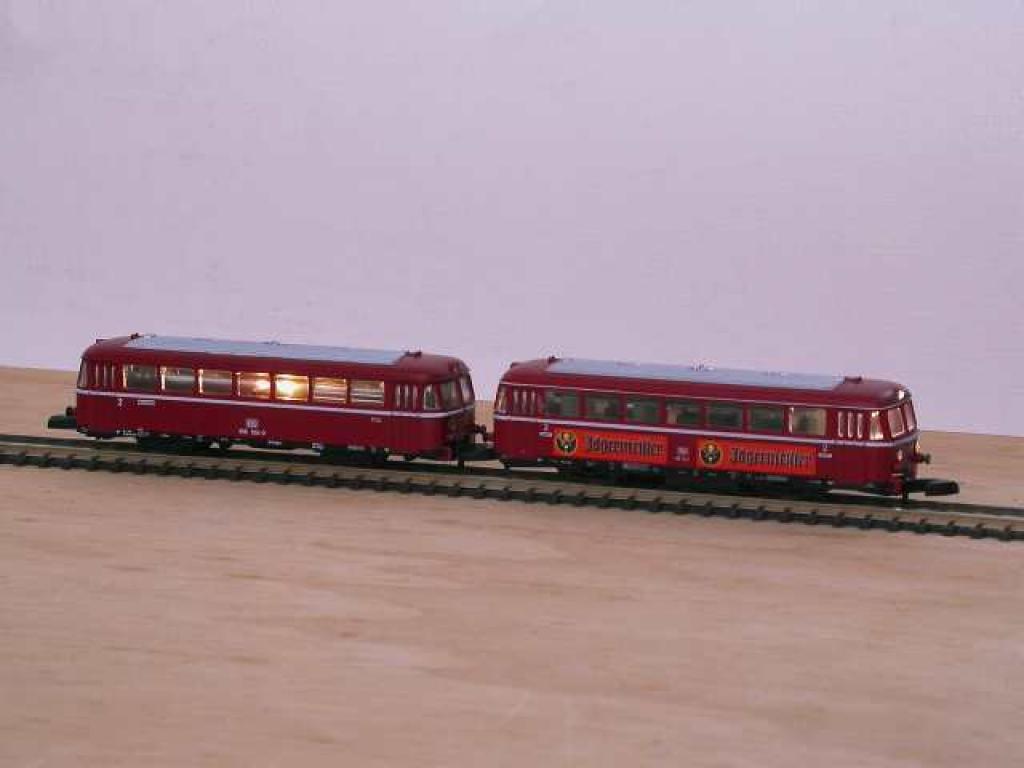

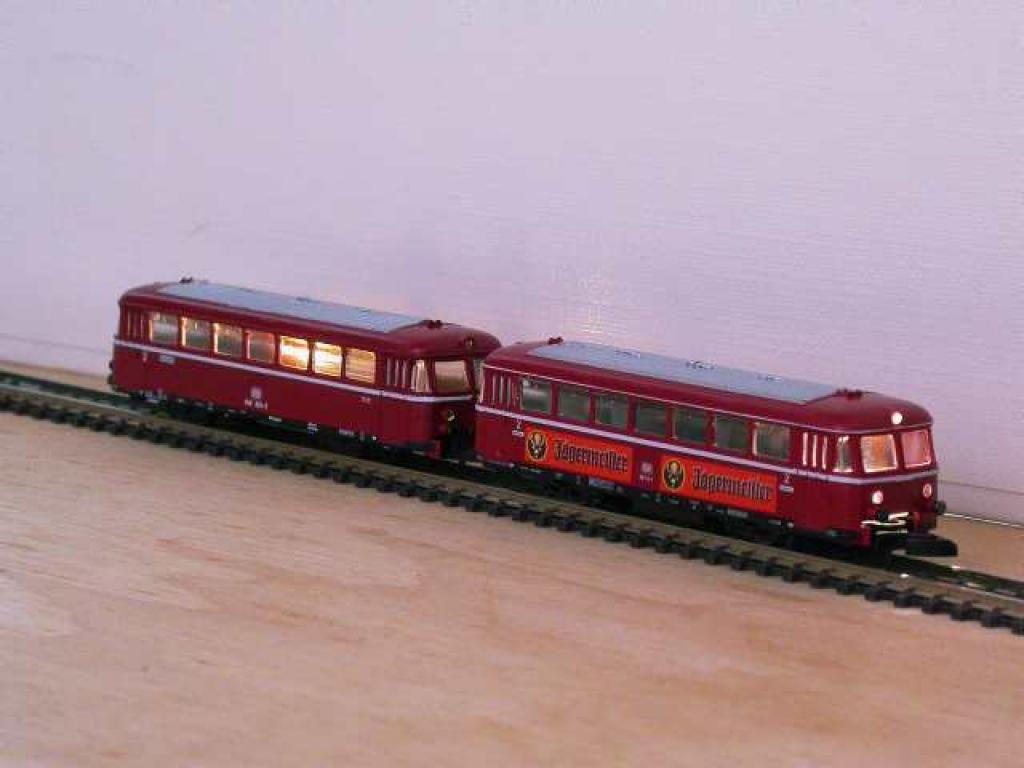

Beim Motorwagen sind 2 Lampen eingebaut, die in jede Fahrtrichtung leuchten. Oft wird nur die vordere Lampe verwendet, den beim Mitführen eines Beiwagens, war die hintere Lampe abgeschaltet. Es wird beim Artikel 7034 daher nur ein Stecksockel für vorne geliefert. Wird hinten ebenfalls eine Beleuchtung gewünscht, muss der Artikel 2x bestellt werden.

Ein besonderer Tipp für den Motorwagen im Solobetrieb:
Vorn wird der Artikel 7034 verwendet. Hinten wird am Baustein 7034 die obere LED mit schwarzer Farbe blind gemacht, die untere LED mit Glühlampenlack, z.B. von Clou, rot eingefärbt. Aufgrund der gelben Grundfarbe wird die LED nun etwas orange leuchten, aber immerhin, schon hat man eine annähernd rote Schlussleuchte im Motorwagen. Bedenken Sie allerdings, das dies immer nur in eine Fahrtrichtung funktioniert. Es findet kein Lichtwechsel bei Fahrtrichtungswechsel statt. Eine fahrtrichtungsabhängiger Lichtwechsel lässt sich mit diesen Bausteinen nicht realisieren. Bei Nichtgefallen können die Farben mit Verdünnung aus dem Farbenbereich wieder abgewaschen werden. Zum Einfärben von LEDs lesen Sie bitte auch unseren Artikel im Bereich „Wissenswertes".

Der Baustein ist für folgende Baureihen geeignet:
-  Schienenbus Motorwagen

Preis: 10.40 €

Anleitungen und Videos:

einbauanleitung_schienenbus.pdf 122 KB
