Es gibt zahlreiche Gründe zweierlei Stromsysteme auf einer Modellbahn aufzubauen. Bei der zunehmenden Zahl und den Möglichkeiten, die LEDs bei der Beleuchtung bieten, werden diese eine normale Glühlampe mehr und mehr ablösen. Wäh­rend Glühlampen mit jedem Strom betrieben werden dürfen, kann eine LED nur mit Gleichstrom be­trieben werden. Zwar ist eine LED selbst schon eine Diode, aufgrund ihrer niedrigen Sperrspannung darf und sollte diese nicht ohne Schutzdiode und natürlich dem obligatorischen Vorwiderstand betrieben werden. Es macht wenig Sinn, jeder LED ihren eigenen Gleichrichter vorzuschalten, ebenso wenig immer eine einfache Schutzdiode zu verwenden.

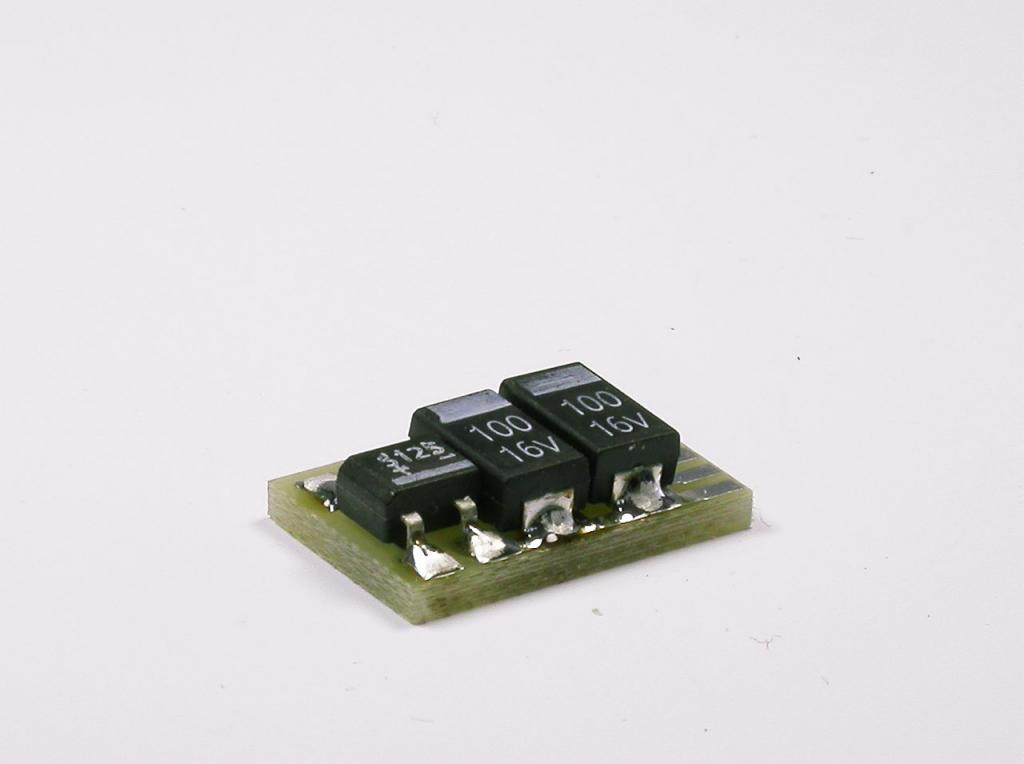

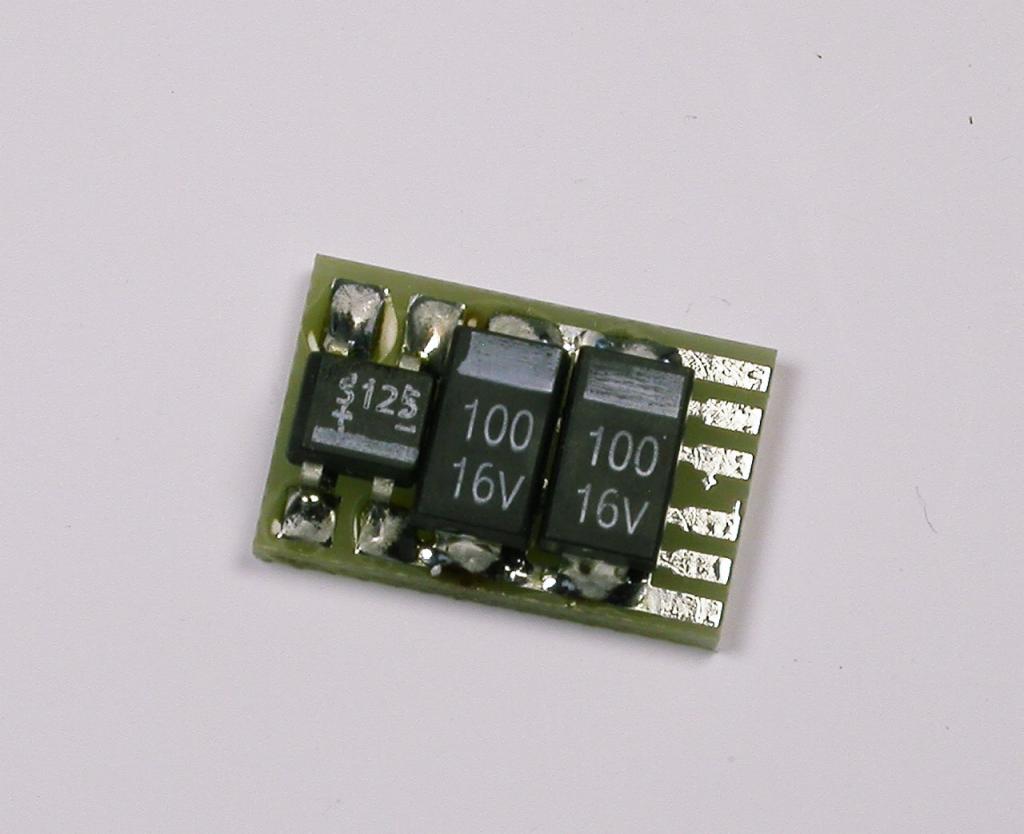

Hier kommen unsere Gleichrichter 7210 und 7211 ins Spiel. Sie sind der Ausgangpunkt für ein Gleichstromsystem für Beleuchtungsanwendungen auf der Modellbahn. Je nach Dimensionierung benötigt man sie nur einmal. Dieser hier ist sehr klein und mit 100 mA ausreichend für viele LED-Beleuchtungen. Er hat mehrere Lötanschlüsse für die + und - Kabel. Die Anordnung ist durchdacht, so das man mehrere Kabel einzeln anlöten kann, ohne das sich die bereits festgelöteten Kabel wieder lösen... (HighTech eben...  :-)

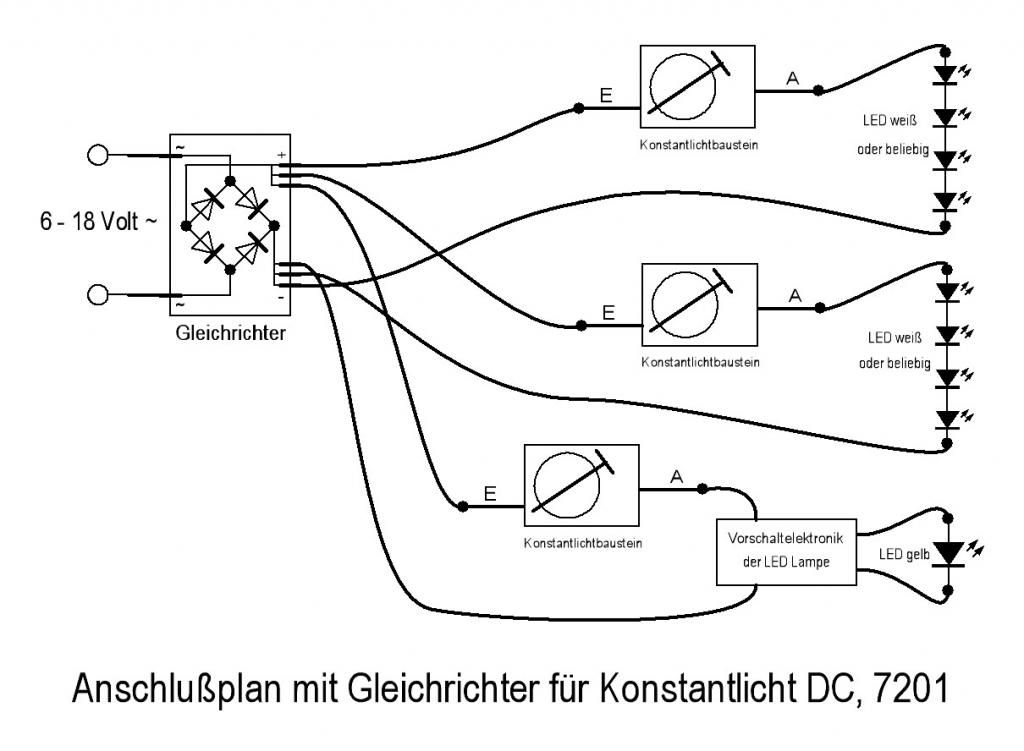

Sehr viel mehr gibt es so nicht zu dem Gleichrichter zu sagen. Für Beispiele in der Anwendung und weitere Information betrachten Sie sich den Schaltplan oben und laden Sie hier die Anleitung unseres Konstantlichtbausteines 7201 herunter, der dieses Teil ebenfalls ausführlich behandelt und im gesamten System darstellt.
