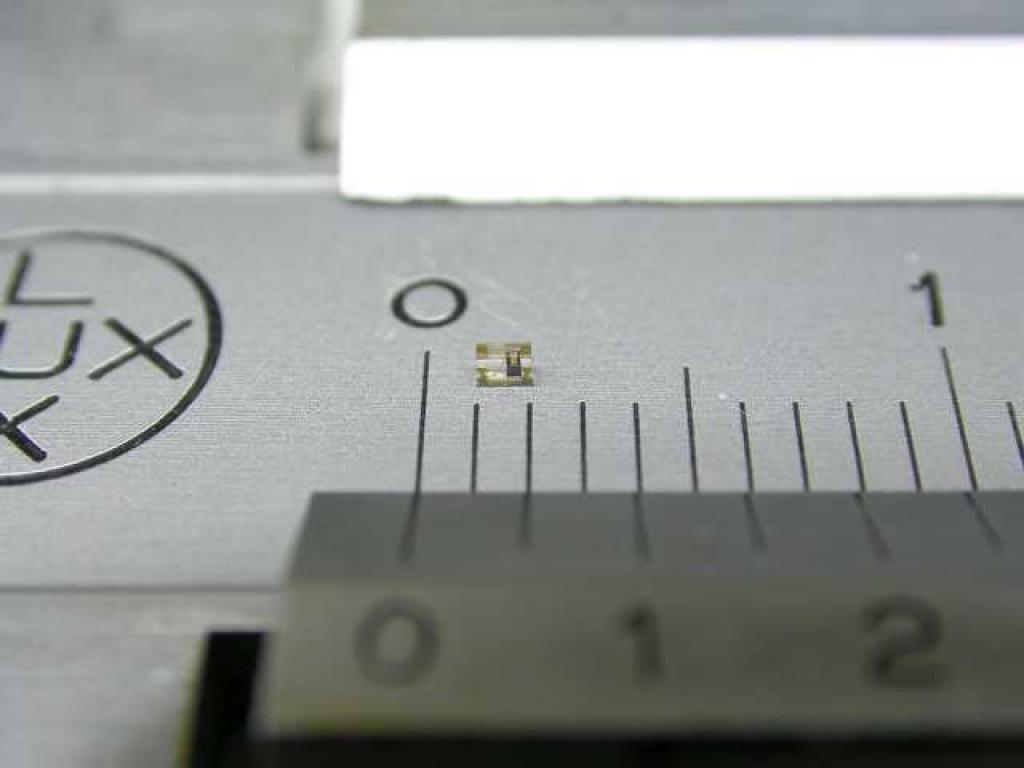

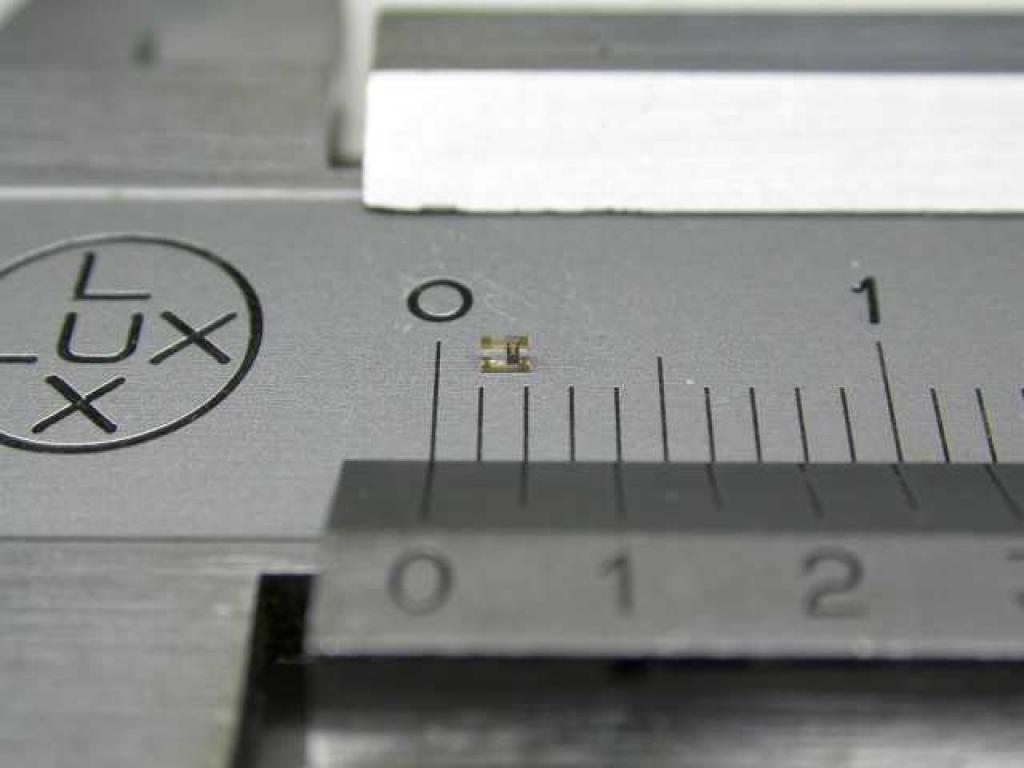

Der Artikel beinhaltet die derzeit kleinste lieferbare LED in gelb. Die Gehäusebezeichnung nennt sich 0402. Das bedeutet 1,0 x 0,5 x 0,5 mm Gehäuseabmessungen. An der Rückseite sind 2 Lötflächen mit 0,3 mm angebracht. Die LED ist sehr empfindlich gegen Löthitze, bitte verwenden Sie diese LED nur, wenn Sie gutes Lötwerkzeug zur Hand haben und Erfahrung im Umgang mit solch kleinen SMD-Bauteilen. Die Löttemperatur liegt ideal bei 280 Grad Celsius, zum Anschluß nimmt man Kupferlackdraht 0,1 mm, die Enden werden vorher verzinnt.

Die LED entspricht dem Art-Nr. 7050 aber eben ohne die angelöteten Drähte und in gelb. Bitte lesen Sie zur sicheren Verarbeitung die Produktanleitung von 7050. Dort geschriebenes gilt natürlich ebenso für diese LED, es ist ja die Gleiche.

Die Daten der LED:

- Leuchtfarbe gelb
- Spannung 1,9 Volt
- Strom ca. 2-3 mA

Preis: 0.45 €

Anleitungen und Videos:

einbauanleitung_rote_gelbe_weisse_led.pdf 63 KB
